Acessórios para medidores LCR - Keysight

Faça login para visualizar o preço
SKU: Acessórios para medidores LCR
Fabricante: Keysight

Detalhes

Acessórios para medidores LCR



16008B
A célula de resistividade 16008B foi desenvolvida para operar especificamente com o medidor de resistências altas 4339A/B. Ela é utilizada para medir a resistência/resistividade da superfície ou do volume de materiais de isolação.
16034E
O acessório de teste 16034E foi projetado para avaliações de impedância em componentes SMD. O menor tamanho de SMD que este acessório comporta para testes é de 1,6 mm (comprimento) x 0,8 mm (largura).
16034G
O acessório de teste 16034G foi projetado para avaliações de impedância em componentes SMD. O menor tamanho de SMD que este acessório comporta para testes é de 0,6 mm (comprimento) x 0,3 mm (largura).
16034H
O acessório de teste 16034H foi projetado para avaliações de impedância em componentes SMD do tipo array. O menor tamanho de SMD que este acessório comporta para testes é de 1,6 mm (comprimento) x 0,8 mm (largura). Já que a ponta dos eletrodos de medição é muito fina e o suporte para o dispositivo é totalmente plano, o dispositivo pode ser movido para que os eletrodos entrem em contato com cada um dos elementos do componente tipo array.

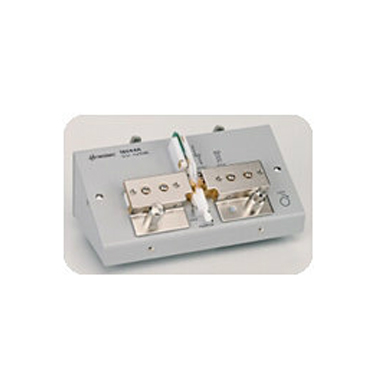

16044A
O acessório de teste 16044A foi projetado para avaliações de impedância em componentes SMD de baixa impedância até 10 MHz. O menor tamanho de SMD que este acessório comporta para testes é de 1,6 mm (comprimento) x 0,8 mm (largura).

O 16044A tem um contato de Kelvin (4 terminais), que garante a repetibilidade das medições. Esse acessório também vem equipado com um mecanismo para realizar compensações abertas e de curto facilmente.

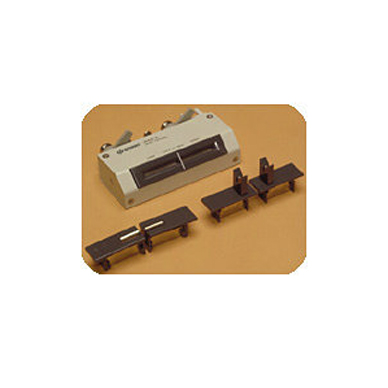

16047A
O acessório 16047A foi desenvolvido para avaliações de impedância de até 13 MHz em dispositivos axiais/radiais. Ele tem contatos de Kelvin que realizam uma ampla faixa de medições de impedância. A ponta de contato pode ser mudada conforme o formato do dispositivo.
16047E
O acessório 16047E foi desenvolvido para avaliações de impedância de até 110 MHz em dispositivos com terminações. Um terminal de guarda está disponível para dispositivos com três terminais e um prato de curto vem fixado ao acessório.
16048A
O cabo de teste 16048A estende a porta de medição com um arranjo de 4 terminais. Ele tem uma placa com um conector BNC fêmea que permite o encaixe em acessórios de teste fabricados.
16048D
O cabo de teste 16048D estende a porta de medição com um arranjo de 4 terminais. Ele tem uma placa com um conector BNC fêmea que permite o encaixe em acessórios de teste fabricados pelo usuário.
16048E
O cabo de teste 16048E estende a porta de medição com um arranjo de 4 terminais. Ele tem uma placa com um conector BNC fêmea que permite o encaixe em acessórios de teste fabricados pelo usuário.
16048G
O cabo de teste 16048G estende a porta de medição com um arranjo de 4 terminais. Ele tem uma placa com um conector BNC macho que permite o encaixe em acessórios de teste fabricados pelo usuário.
16048H
O cabo de teste 16048H estende a porta de medição com um arranjo de 4 terminais. Ele tem uma placa com um conector BNC macho que permite o encaixe em acessórios de teste fabricados pelo usuário.
16060A
O 16060A é uma ferramenta conveniente para medir a autoindutância, a indutância mútua, a relação de espiras e a resistência CC de um transformador na faixa de freqüência de CC a 100 kHz, conforme for necessário para cada medição.
16065A
O acessório de teste 16065A possibilita a medição de DUTs com até +/- 200 V de tensão de polarização CC. Os mesmos módulos do 16047A/D podem ser empregados para a realização de medições de componentes axiais/radiais.
16065C
O adaptador 16065C foi desenvolvido para operar especificamente com os medidores 4263A/B, 4268A e 4278A. Conectando uma fonte de tensão CC externa a esse adaptador, uma tensão de polarização de até +/- 40 V pode ser fornecida ao DUT. O DUT pode ser conectado encaixando-se qualquer acessório de teste com 4 terminais ao adaptador.
16089A
O cabo 16089A possibilita a medição de componentes com formato estranho que não podem ser medidos com acessório de teste convencionais. Ele é equipado com dois clipes Kelvin isolados.

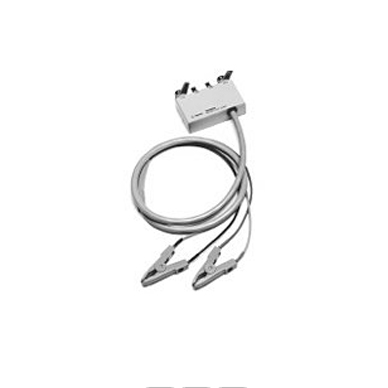

16089B
O cabo 16089B possibilita a medição de componentes com formato estranho que não podem ser medidos com acessório de teste convencionais. Ele é equipado com dois clipes Kelvin isolados.
16089C
O cabo 16089C possibilita a medição de componentes com formato estranho que não podem ser medidos com acessório de teste convencionais. Ele é equipado com dois clipes Kelvin isolados.
16089D
O cabo 16089D possibilita a medição de componentes com formato estranho que não podem ser medidos com acessório de teste convencionais. Ele é equipado com quatro garras jacaré.
16092A
O acessório de teste 16092A foi projetado para avaliações de impedância em componentes SMD e com terminações. Ele é fornecido com dois módulos que podem ser facilmente rosqueados ao prato para medição dos componentes.
16117B
O cabo de teste 16117B foi desenvolvido para operar especificamente com os medidores 4339A/B. Ele é capaz de prender DUTs com terminais grandes, pois as garras têm ampla abertura. Elas podem ser substituídas por pontas de prova (opção 001) para a medição de DUTs pequenos como placas de CI e soquetes de CI. A opção 002 possibilita a construção de simples cabos de teste personalizados. Efeitos de ruído elétrico são reduzidos pelo emprego de cabos blindados. Um circuito de intertravamento embutido assegura medições seguras de alta tensão.
16117C
O cabo de teste 16117C foi desenvolvido para operar especificamente com os medidores 4339A/B. Ele vem com um conector triaxial fêmea (tipo rosca) e um conector BNC de alta tensão (tipo especial) para que a configuração do terminal dos medidores 4339A/B possam ser convertidos em qualquer outra configuração. Desse modo, acessórios de teste personalizados podem ser facilmente construídos.
16118A
O acessório de teste 16118A foi desenvolvido para operar especificamente com os medidores 4339A/B. Ele tem pontas de contato tipo alicate amperímetros, o que facilita a conexão aos componentes SMD. Efeitos de ruído elétrico são reduzidos com o emprego de cabos blindados. Um circuito de intertravamento embutido assegura medições seguras de alta tensão.
16190B
O kit de teste de desempenho 16190B foi desenvolvido para verificar a precisão das medições de impedância dos medidores de LCR ou dos analisadores de impedância que têm um terminal de medição de 7 mm. Consulte o manual de operação/suporte do instrumento para saber como utilizar esses padrões.
16192A
O acessório de teste 16192A foi projetado para avaliações de impedância de componentes SMD com eletrodos paralelos. O tamanho mínimo de SMD que este acessório comporta para testes é de 1 mm (comprimento).
16194A
O acessório 16194A foi desenvolvido para medir tanto dispositivos axiais/radiais quanto componentes SMD dentro da faixa de temperatura de -55 a +200°C.
16196A
O acessório de teste para componentes SMD 16196A oferece excelente repetibilidade e usabilidade com correlação precisa até 3 GHz. Os acessórios da série 16196 são personalizados para se adequarem a tamanhos específicos de SMD (ver tabela abaixo) e possibilitar o posicionamento repetitivo do DUT com contatos confiáveis para assegurar resultados estáveis, reduzindo a possibilidade de erros causados pelo operador. Tradicionalmente, avaliações de indutores SMD de até 3 GHz têm sido difíceis de implementar, porém, com a série 16196 ficou fácil realizar medições precisas e repetitivas.

A série 16196 de acessórios de teste para componentes SMD são populares no uso com os analisadores de impedância/materiais de RF E4991A.
16196B
O acessório de teste para componentes SMD 16196B oferece excelente repetibilidade e usabilidade com correlação precisa até 3 GHz. Os acessórios da série 16196 são personalizados para se adequarem a tamanhos específicos de SMD (ver tabela abaixo) e possibilitar o posicionamento repetitivo do DUT com contatos confiáveis para assegurar resultados estáveis, reduzindo a possibilidade de erros causados pelo operador. Tradicionalmente, avaliações de indutores SMD de até 3 GHz têm sido difíceis de implementar, porém, com a série 16196 ficou fácil realizar medições precisas e repetitivas.

A série 16196 de acessórios de teste para componentes SMD são populares no uso com os analisadores de impedância/materiais de RF E4991A.
16196C
O acessório de teste para componentes SMD 16196C oferece excelente repetibilidade e usabilidade com correlação precisa até 3 GHz. Os acessórios da série 16196 são personalizados para se adequarem a tamanhos específicos de SMD (ver tabela abaixo) e possibilitar o posicionamento repetitivo do DUT com contatos confiáveis para assegurar resultados estáveis, reduzindo a possibilidade de erros causados pelo operador. Tradicionalmente, avaliações de indutores SMD de até 3 GHz têm sido difíceis de implementar, porém, com a série 16196 ficou fácil realizar medições precisas e repetitivas.

A série 16196 de acessórios de teste para componentes SMD são populares no uso com os analisadores de impedância/materiais de RF E4991A.
16196D
O acessório de teste para componentes SMD 16196D oferece excelente repetibilidade e usabilidade com correlação precisa até 3 GHz. Os acessórios da série 16196 são personalizados para se adequarem a tamanhos específicos de SMD (ver tabela abaixo) e possibilitar o posicionamento repetitivo do DUT com contatos confiáveis para assegurar resultados estáveis, reduzindo a possibilidade de erros causados pelo operador. Tradicionalmente, avaliações de indutores SMD de até 3 GHz têm sido difíceis de implementar, porém, com a série 16196 ficou fácil realizar medições precisas e repetitivas.

A série 16196 de acessórios de teste para componentes SMD são populares no uso com os analisadores de impedância/materiais de RF E4991A.
16197A
O 16197A é projetado para avaliar impedância de SMDs. Ele apresenta características estáveis de freqüência até 3 GHz e fornece medições altamente repetíveis. O 16197A suporta vários tamanhos de SMD, tão pequenos quanto 1005 (mm)/0402 (polegadas) e tão grandes qaunto 3225 (mm)/1210 (polegadas). Acomodação do tamanho 0603 (mm)/0201 (polegadas) está disponível com a opção 001.
16200B
O acessório de teste 16200B foi projetado para operar com medidores de LCR e analisadores de impedância de alta freqüência. Ele permite que você forneça uma corrente de polarização ao dispositivo de até 5 Acc através de uma porta de 7 mm usando um fonte de corrente CC externa.
16201A
O adaptador terminal 16201A converte a porta de teste de parâmetro S do E5061B-3L5 para um conector de 7 mm. O 16201A permite que você utilize acessórios de teste de 7 mm com o E5061B-3L5.
16334A
O acessório de teste 16334A foi projetado para avaliações de impedância de componentes SMD. O tamanho mínimo de SMD que este acessório comporta para testes é de 1,6 mm (comprimento) x 0,8 mm de largura. Os contatos das alicate amperímetros facilitam a conexão ao DUT.
16339A
O acessório de teste 16339A foi feito para operar especificamente com os medidores de alta resistência 4339A/B. Ele vem com três módulos de componentes que se conectam ao SMD, cabo e vários tipos de dispositivos. Efeitos de ruído elétrico são reduzidos com o uso de um estojo blindado. Um circuito de intertravamento embutido assegura medições seguras de alta tensão.
16380A
O conjunto de capacitores padrões 16380A consiste em quatro capacitores de precisão: 1 pF (16381A), 10 pF (16382A) 100 pF (16383A), 1000 pF (16384A). Estes capacitores são empregados principalmente em testes de desempenho dos medidores de LCR e analisadores de impedância de 4 terminais da Keysight. Consulte o manual de operação/suporte para saber como utilizar esses padrões.
16380C
O conjunto de capacitores padrões 16380C consiste em três capacitores de precisão: 0,01 uF (16385A); 0,1 uF (16386A); 1 uF (16387A) e um opcional de 10 uF (16388A). Estes capacitores são empregados principalmente em testes de desempenho dos medidores de LCR e analisadores de impedância de 4 terminais da Keysight. Consulte o manual de operação/suporte para saber como utilizar esses padrões.
16451B
O acessório de teste 16451B está em conformidade com a ASTM D150 e é utilizado para avaliar a constante dielétrica de materiais dielétricos sólidos com precisão. Ele emprega o método das placas paralelas, no qual dois eletrodos são separados por um dielétrico para formar um capacitor. Um medidor de LCR ou um analisador de impedância é então empregado para medir a capacitância criada no acessório.
16452A
O acessório de teste 16452A realiza medições precisas de constantes dielétricas e de impedância em materiais líquidos. Ele emprega o método das placas paralelas, no qual dois eletrodos são separados por um dielétrico para formar um capacitor. Um medidor de LCR ou um analisador de impedância é então empregado para medir a capacitância criada no acessório.
16453A
O acessório de teste 16453A foi desenvolvido para realizar medições precisas de constantes dielétricas e de tangentes de perda nos instrumentos E4991A/4291A/B. Ele emprega o método das placas paralelas, no qual dois eletrodos são separados por um dielétrico para formar um capacitor. Os equipamentos E4991A/4291A/B medem a capacitância criada no acessório de teste. O botão com a opção 002 calcula a permissividade complexa relativa como descrita no acessório 16451B. É necessário fazer ajustes nos eletrodos paralelos quando utilizado com o 16451B. Esses ajustes não são exigidos com o 16453A porque este acessório tem um eletrodo flexível que se ajusta automaticamente à superfície do material.
16454A
O acessório de teste 16454A foi desenvolvido para realizar medições precisas de permeabilidade de materiais magnéticos com formato toroidal. Como a montagem desse acessório cria uma volta em torno do toróide (sem fuga do fluxo magnético), não é necessário enrolar um fio em volta do toróide. A permeabilidade magnética é calculada a partir da indutância com e sem o toróide. É possível obter leituras diretas de permeabilidade complexa quando são utilizados os instrumentos E4991A/4291B com a opção 002. Além disso, o 16454A vem com um acessório pequeno e grande que permite sua adaptação para diversos tamanhos de materiais.
42030A
O 42030A é um conjunto de nove resistores padrões que variam de 1 mO a 100 kO. Estes resistores são utilizados principalmente em testes de desempenho de medidores de LCR de 4 terminais e de analisadores de impedância. Consulte o manual de operação e suporte técnico para saber como empregar esses padrões.
42090A
O 42090A é uma terminação aberta empregada principalmente em testes de desempenho de medidores de LCR de 4 terminais e de analisadores de impedância. Consulte o manual de operação e suporte técnico para saber como empregar esses padrões.
42091A
O 42091A é uma terminação de curto empregada principalmente em testes de desempenho de medidores de LCR de 4 terminais e de analisadores de impedância. Consulte o manual de operação e suporte técnico para saber como empregar esses padrões.

Informação Adicional

NCM N/A
